隨著LED照明技術的發展，由于LED擁有高亮度、長壽命、高穩定性等優勢，越來越多的行業開始采用LED作為光源來使用。尤其在汽車尾燈、儀表背光、氛圍燈等汽車小燈方面。由于更多的采用了LED作為光源，汽車照明的造型和顯示方式也在不斷地更新發展，對照明的設計和生產要求也在不斷提高。然而LED作為一種新型光源，由于其本身的結構特點，也存在著諸多問題，比如亮度、色度的發光不均勻性，這對光學的設計和測量提出了更高的要求。

氛圍燈現狀

針對這一現狀，基于LED燈檢測中的安全因素、人機工效因素、輔助功能因素、質量因素考慮，上海復瞻智能科技有限公司開發了針對的測試系統，能夠實現汽車尾燈、儀表背光、氛圍燈等汽車小燈的光學性能、成像質量、亮色度、照度以及均勻性等多方面的自動化測試，滿足Tier1、Tier2以及其他零部件廠在生產線對產品品質的管控。

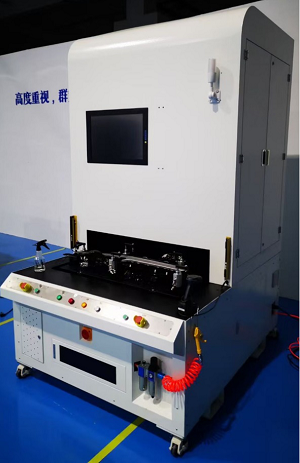

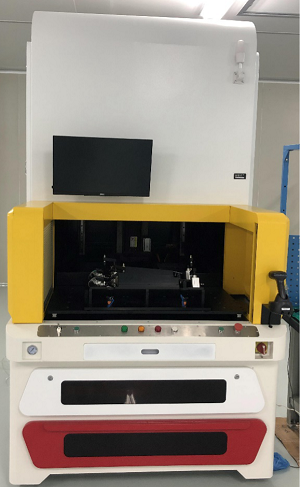

已交付設備

? 應用領域

氛圍燈、前頂燈、后頂燈、投影燈、背光字符、杯托、閱讀燈等；



? 測量參數

亮電流測量、暗電流測量、亮度測量、亮度均勻性測量、色度測量、色度均勻性測量、照度測量、照度均勻性測量、發光強度測量、CIE 色坐標測量。

光學亮度計

? 光學參數

機臺搭載高速與高精度的高分辨率成像亮度計，可以實現高精度、高速、高重復性測量。

亮度計的動態范圍可達12bits, 4096灰度等級，其分辨率為800萬像素（3296*2472）并可以匹配CIE光譜特性的光學特性標定校準；同時可以針對整套系統的均勻場、響應一致性。鏡頭：默認配置24mm電動鏡頭，可以選配35，50，100，200mm的電動鏡頭。

氛圍燈檢測系統精度：（基于標準A光源或針對特定光譜的用戶校準?；诖笮镕OV 1% 的虛擬檢測器）

照度±3%；亮度（Y）±3%；色坐標（x，y） ±0.003

短期可重復性：（基于大小為FOV 1% 的虛擬檢測器）

照度±0.02%；亮度（Y）±0.02%；色坐標（x，y） ±0.00005

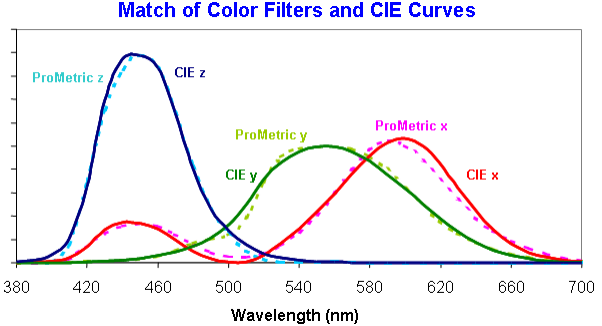

光學測量曲線

? 系統特色

硬件

•      設備自帶暗室，暗室照度小于0.05lx，可節約系統搭建成本。
•      支持電壓，電流測試，不需要單獨定做電測試設備，協助產品質量。
•      多點分區域并進行測試，滿足大尺寸部件多區域、小尺寸產品多件亮度色度數據與均勻性的檢測與評價； 用戶可自定義亮度、色度判定范圍（公差）。
•      科學級光學探頭，亮色度參數符合CIE標準要求，能與實驗室測試儀器相對標；創新型照度標定系統，實現空間多點照度數據秒級并進行捕捉。
•      AP (Auto Position) 自動匹配關注點功能，測試評價區域自動捕捉，擺脫被測件擺放位置與安放角度的偏差對測試結果造成的影響。
•      系統胎膜可以更換，客戶可以依據需求新增胎膜和產品。同時，定制化光學設計被測件安裝治具，保證重復測試數據的精確性。
•      高精度伺服并實時反饋，模組移動精度±0.02mm。
•      兼容ESD離子風幕除靜電功能。
•      結構靈活，可無縫對接流水線或采用人工上下料方式；兼容自動化產線對接，可以實現機械手上下料與自動測試。

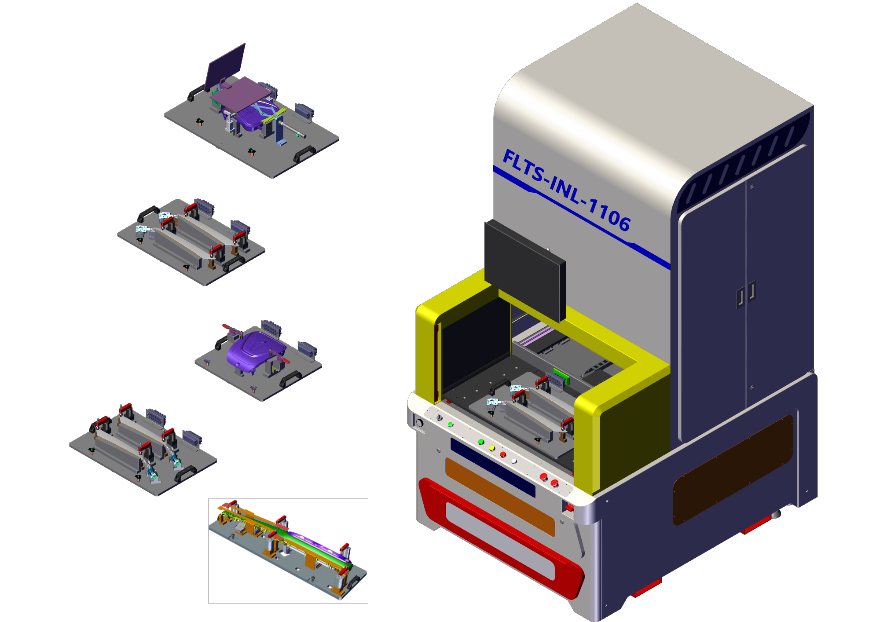

多胎膜設計

軟件

•      分級管理權限，不同測試項目管理及切換功能。
•      CAN鏈接雙向通信，具有報文分析診斷功能。
•      一鍵運行測試用例，自動生成測試報告。
•      具備EOL測試設備硬件和通訊自檢功能。
•      系統自動判定工件測試結果OK/NG，預留MES系統接口，便于數據綜合管理。
•      具有NG自鎖定功能，可以保證NG品不會流出，協助把控質量。
•      具有條碼掃描功能，支持數據溯源。
•      軟件可提供位置修偏算法。
•      新建工程可以支持自編輯部分功能。
•      相機自帶離線軟件，可以根據不同產品做前期的驗證，可以協助產品設計過程中的驗證和質量把控。
•      測試數據標準化結構，具備按產品型號及時間段的良率分析統計功能。

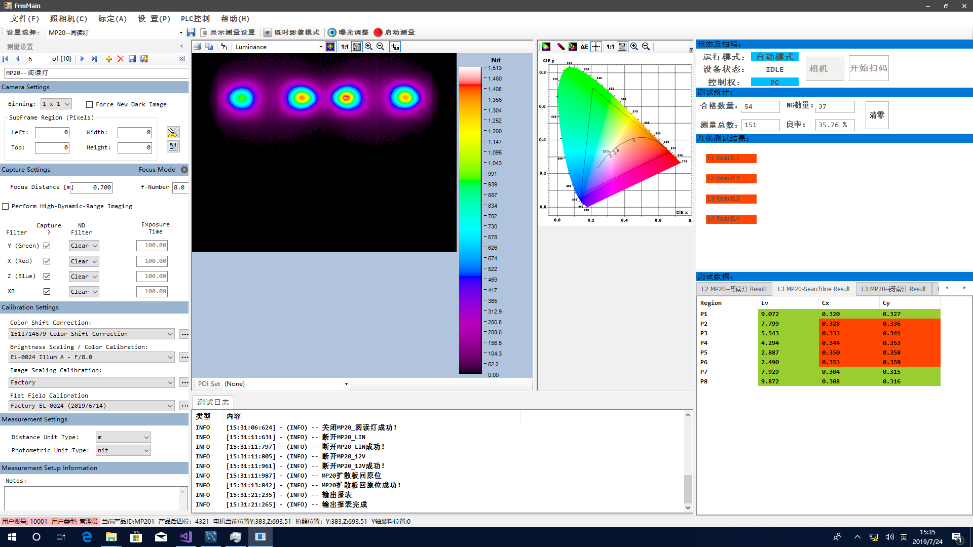

軟件界面
