關鍵詞：RGB調光 以人為本 舒適

在汽車行業智能化發展的趨勢下，越來越多新穎的產品不斷涌現，甚至是引領潮流，如智能座艙，自動駕駛，燈語交互等。以人為本的駕駛艙內部的照明與交互設計在智能座艙的發展中也越來越受重視，智能座艙中包括顯示器、光源、氛圍燈和內飾表面的綜合交互視覺環境，是影響汽車感知品質的重要因素。

在座艙照明的一體式體驗中，涉及到各個不同位置部件的色調、亮度和飽和度的協調配合，常見的儀表顯示、按鍵背光，車載導航等常規發光部件，以及越來越普及應用的氛圍燈，如中控IP，門板，杯托，地毯甚至是天窗，譬如寶馬的星空頂，及發光體與內飾相互作用后形成的車內表面整體視覺顏色。但是車內不同位置的顏色參數如何保持一致性，營造出不同場景的整體空間，具有良好的氛圍空間和視覺舒適性體驗，在基于視覺人因工程的研究定義基礎上，優秀的顏色品質管控也舉足輕重。

01.

該如何管控視覺感知的顏色品質？

車內視覺環境的顏色保證，首先應該確保發光體的顏色品質，通過控制其混合色坐標和亮度，對色調、亮度、飽和度做相應的設計和控制，達到預設的視覺效果。以氛圍燈為例，首先是發光器件本身的均勻性，是視覺舒適的基礎；其次，氛圍燈混合可變顏色越來越多，128色、256色，甚至無極調色，如何保證當前顏色與預設顏色的一致性？這就涉及到光學設計與光學檢測校準。

?光學設計

為了確保發光部件的均勻性和相關光學參數，需要對光學器件進行嚴格的光學設計，通過對LED光源，材質進行選型，樣品測試，利用光學算法，實現整體造型、效果，反復設計優化達到預期目的。為了減少設計周期，可以借助專業光學仿真設計軟件如TracePro等，預測設計效果，并對雜散光這些現象精準預測和優化。例如下圖的車內杯托氛圍燈就利用了光學算法和TracePro設計軟件，對光導的設計進了優化和防雜散光設計，提升了均勻性。

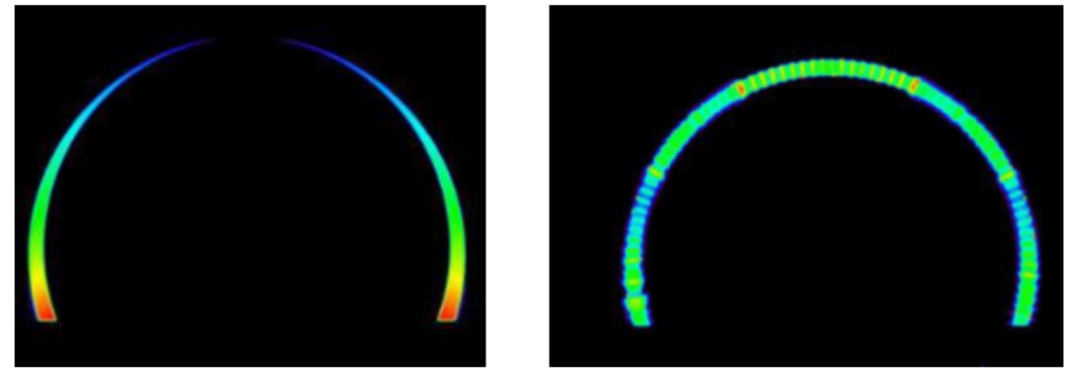

在優化設計前，產品兩端出光，出光處亮度高，中間亮度暗，導致均勻性體驗欠佳；通過Tracepro微結構設計調整優化，兩端出光亮度降低，圓弧中間亮度顯著提高，整體均勻性大幅度提升。

?光學檢測校準

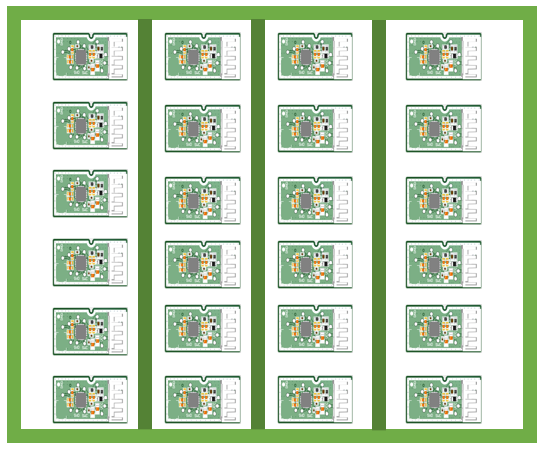

從測量角度來講，在不同品控階段，關注的偏重點略有不同。在整版PCBA貼片、燒錄階段首先要保證出料產品的一致性，但實際上由于LED BIN區及結溫的差異，同一個分板的LED顏色指標差異極大。所以在分料組裝之前，對PCBA進行調光校準很有必要。

? PCBA的測試與校準

PCBA屬于密集型分布且差異大，光度學和色度學參數測準是調光校準的基礎。光度學表征有亮度（cd/m2），照度，光強（cd）和光通量流明等，色度學目前業界通常采用CIE1931XYZ色度系統或CIE1976LUV顏色空間來表征。目前室內氛圍燈領域較普遍采用的是光通量和色坐標（x, y）來進行定義PCBA的發光指標。

通常光通量的測量方式有兩種：

1. 分布式光度計

2. 積分球光通量測量系統

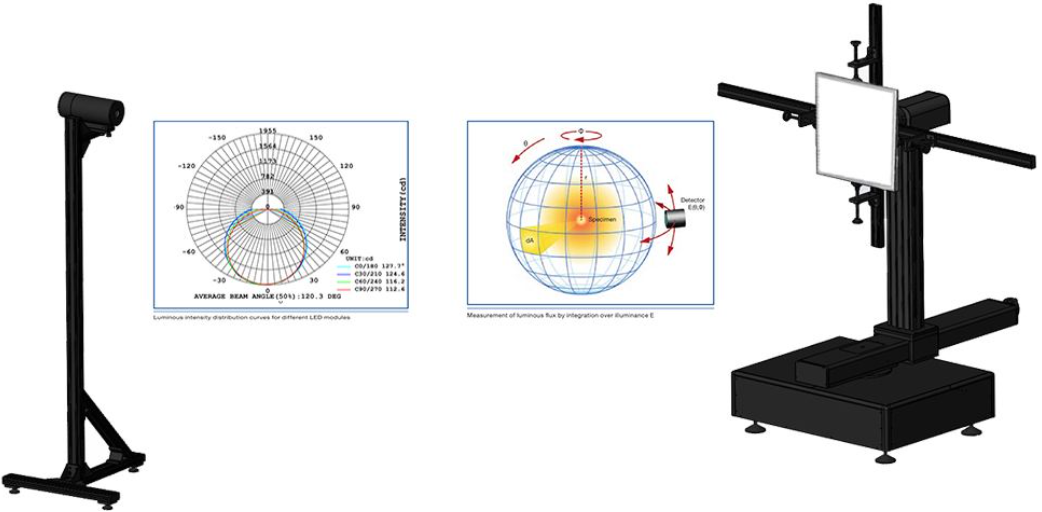

分布式光度計主要是測量燈具或光源的光強分布，也稱配光曲線，顧名思義它的主要功能是測量產品的配光效果，為光學設計提供基礎數據、優化方向以及產品本身的基本特性，通過對各個方向的光強做立體角積分，可以計算此時光通量的大小。此種方式，如果是特意測試光通量，性價比不高。不管是Type A, Type B, 還是Type C ，本質還是通過旋轉來進行測量，所以它的效率很低。

雖說常見商用的室內燈和路燈用的是Type C坐標系，汽車車燈用的是Type A坐標系，但對光通量來說沒什么差異，其本質還是光強與光通量的轉化計算。故相對于積分球測量系統來講，不占優勢。

? 積分球光通量測量系統

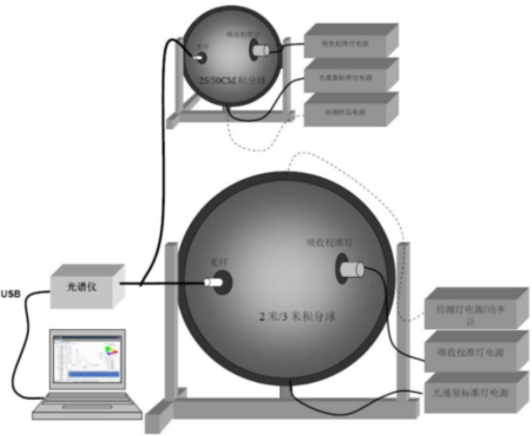

積分球有多種作用，可作為余弦修正器，亦可作為均勻光源，但最主要的應用是測量光源的光通量。整個光通量的測試系統主要構成有程控電源，積分球，光度探頭（如光譜儀），系統軟件及電腦。

此方式是重點推薦的測量方法，但實際情況是有很多因素會影響測量結果準確性，如積分球本身球體結構的設計，積分球內部涂料，光譜儀的特性等。此處就不做深入展開，后面會單獨針對該產品出一期介紹。

02.

那如何將LED調準呢？

?理論基礎：

調光原理的本質是基于發光色的加法三原色原理及格拉斯曼顏色混合定律，兩種顏色混合相加后，產生的第三種顏色，其三刺激值可以向量相加，由此導致的結果是兩種顏色的混合色在色坐標總是在這兩種顏色連接的直線上。結合過脈沖寬度調制（PWM）調光分配占空比，可以近似的認為光通量與占空比成正比函數關系：

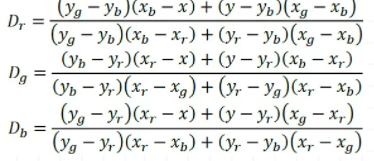

將已知色坐標作為唯一的因素，通過變換，可以得到：

在PWM調光中，將上式建立的色品坐標與占空比的函數關系，作為調光調色的理論基礎。

?調光流程：

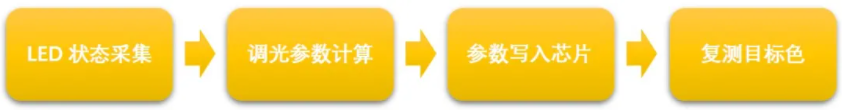

實際生產過程中，為了達到更好的質量品控管理，會在參數寫入后，增加混色光的點亮和復測，如下圖。并對復測色號與標準值進行對比，計算調光階數。通常人眼恰可分辨的顏色差異3階麥克亞當橢圓，當調光階數小于3階時，人眼對顏色差異就難以分辨。但是越小的階數品控就意味著越大的產品成本，實際中根據產品需要進行階數的控制，通常取5階或7階。另外由于CIE1931XYZ系統的不均勻，不同顏色對應的階數，其實際的相應色坐標距離甚至可以相差10倍以上；雖然CIE 1976LUV空間有了很大的改進，但實際的色坐標差異也可達2倍。在設定調光目標要制定色坐標系統或色空間，否則結果也會大相徑庭。

通過RGB調光反饋檢測系統，將準確的R、G、B參數永久存入芯片，在點亮不同顏色時，MCU內部會實時計算PWM值，實現精確動態調光。經過檢測系統校準后，可以將不同bin的LED最終調光色差控制在預設階數比如5階以內，以滿足后續總成調光一致性的需求。

如何定義色度偏差階數，可參考CIE TN 001-2014 ，下圖采用的是CIE 1976 LUV色空間。

此后，LED調光還需要更細節的驗證，可分實驗室精密數據驗證和產線量產管控，這兩者關注方向不同，也涉及到很核心的一個問題，數據對標與標準值傳遞。實驗室更多的是研發與驗證，關注產品的精確性；而生產關注的是量產的穩定性，一致性，兩者的定位不同也決定了應用方案的細節和側重點有差異。篇幅受限，后續出單章詳細討論。

? 總成的測試與品控

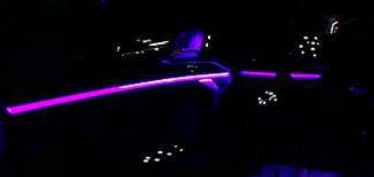

當PCBA分板后，結合燈頭，光導組成成品（總成品）。此時的效果一定就是理想的嗎？事實是很少，如下圖門板左側亮度顏色較右側明顯偏暗。目測主觀評價產品質量是常見的定性方式，但畢竟沒有客觀數據有說服力。因此，定性與定量的組合評價非常有必要。

總成測試驗證分實驗室階段和量產階段。

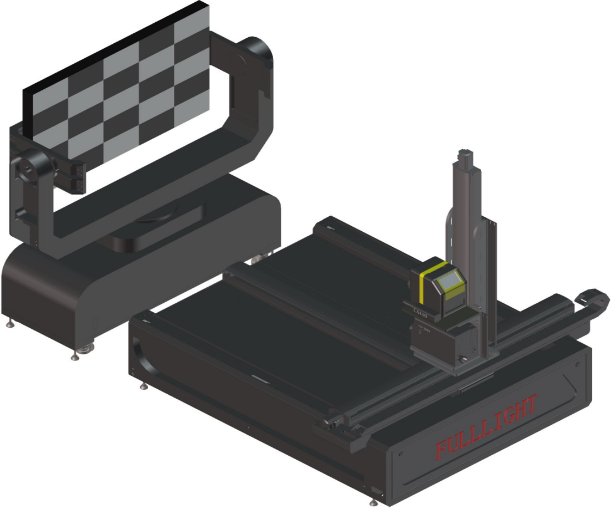

實驗室是在光學暗室中用專業的光度計或色度計結合測試臺架，如下圖，以實現不同樣品，不同角度的測試，滿足其光學部件的測試要求，如顯示的VESA標準，醫療顯示屏的檢測標準。

?EOL.

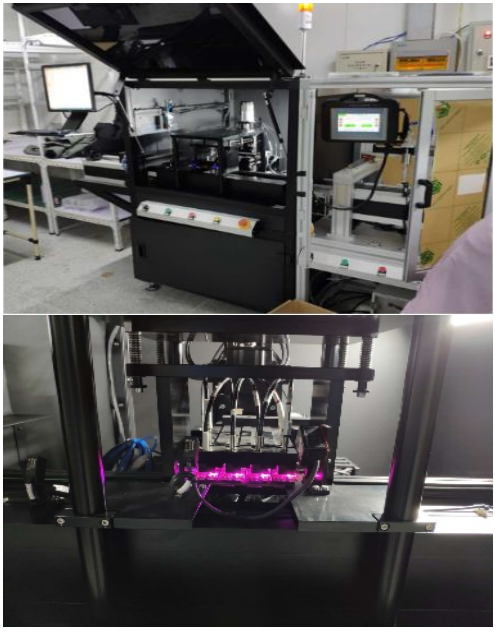

行業終端光學檢測設備（EOL: End of Line），是人工上下料離線的操作方式，雖然在線檢測將是未來的發展趨勢，但現階段，對光檢設備調研時都是要求至少滿足5年應用要求，同時能兼容不同型號產品的檢測應用，即最大化利用每臺的投入設備，還是以離線方式為主。

作為單獨的一站式光學品質檢測設備，EOL除了自帶形成封閉的光學暗室外，實現產品亮度，色度，均勻性基礎檢測要求，同時還具備產品的掃碼追溯功能，數據分析存儲，以及MES系統對接功能，更要保證數據的一致性及穩定性。

03.

總結

關于LED調光應用匯總?cè)缦?

從初始端光學設計，到光源，材料的選型確定，到實驗室端采集驗證，最后到量產端的細節把控，包含部件與總成，形成整個產業鏈的閉環。

只有每個環節都管控好，流出的產品才會是好的產品，用戶拿到的才是精品，才能有好的視覺體驗，才能提升整體的舒適感受。

近期，我司將推出光學產品品質控制的系列應用解決方案，敬請關注！
